兩層歐式農村經濟型自建房屋設計圖
￥998
本案簡介：

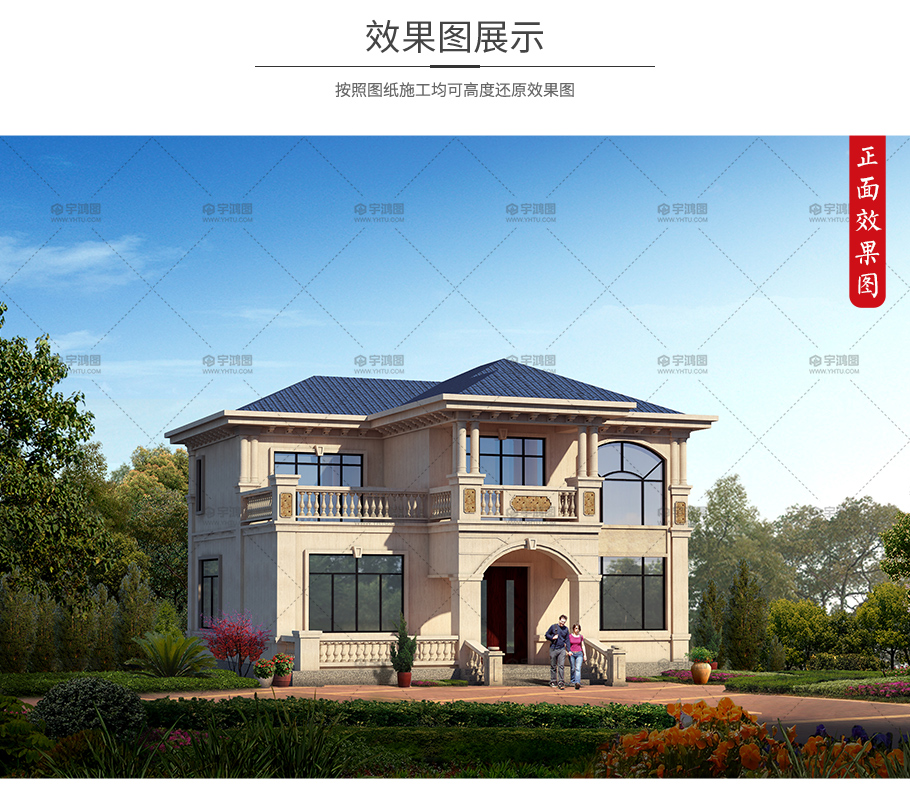

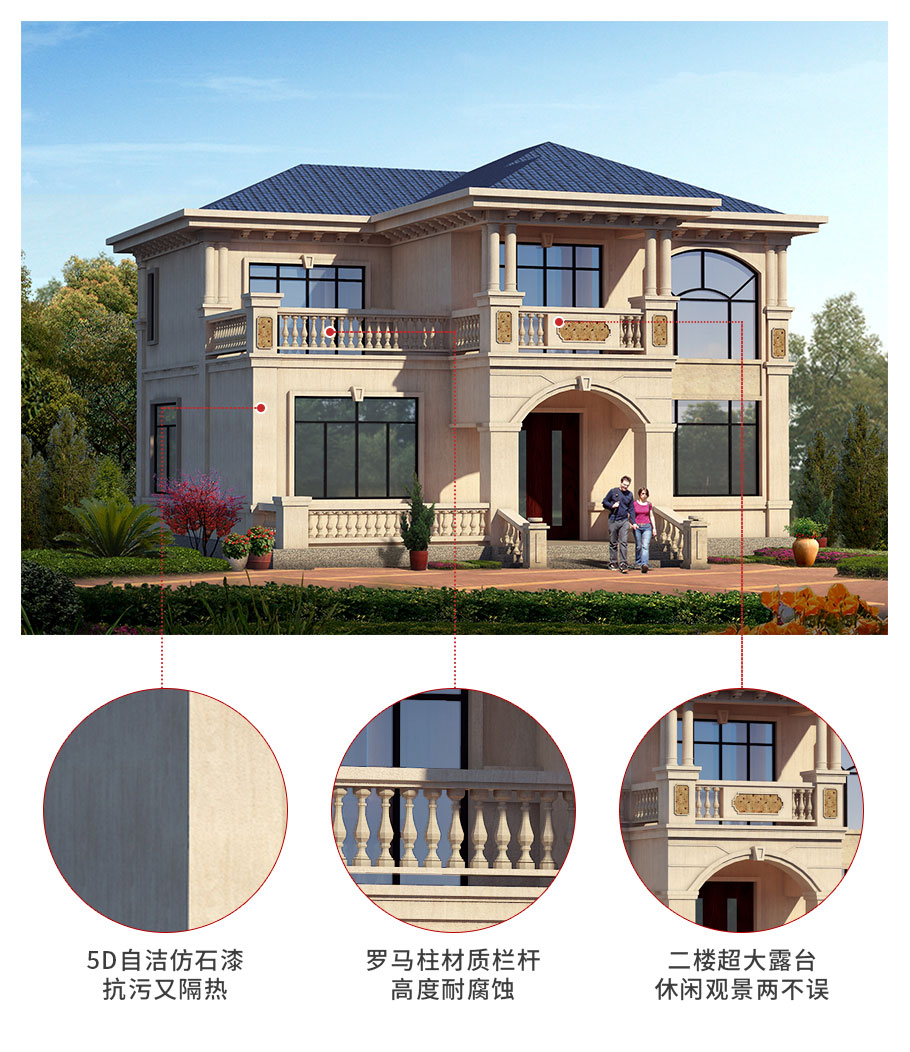

本戶型為歐式140平方米新款鄉村二層小樓房圖片及設計圖，外觀典雅古樸，別墅低調內斂的外墻配色，小巧精致的外觀造型，別墅線條明朗，整體外觀錯落有致，別墅多窗的設計，采光通透，給人營造溫馨家的感覺，在風光秀麗的鄉村，建上一棟這樣的別墅，也是一道靚麗的風景線。
| 圖片屬性 | |||
|---|---|---|---|
| 風格：歐式 | 層數：二層 | 結構形式：磚混結構 | 圖紙編號：YH-A-2030 |
| 開間：12.04米 | 進深：13.04米 | 占地面積：128.1平方米 | 建筑面積：249.1平方米 |
| 圖紙內容 | |
|---|---|

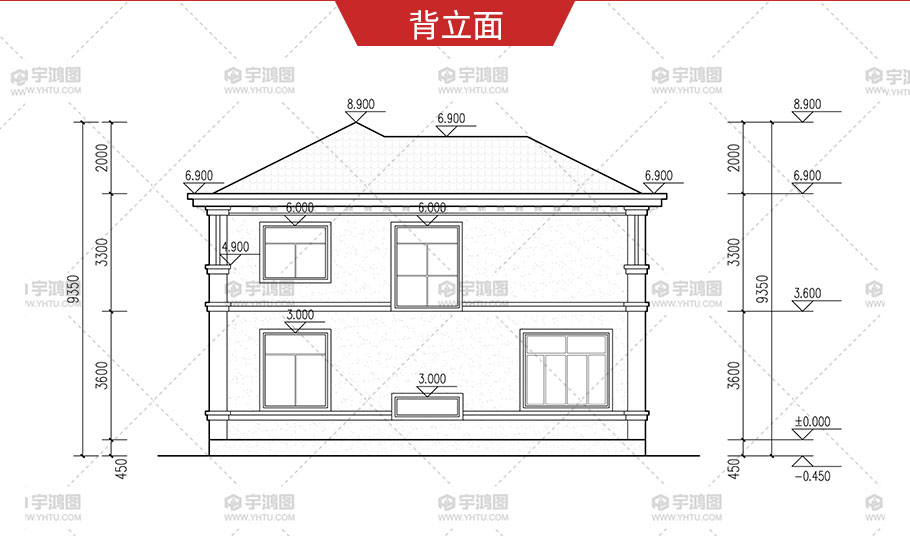

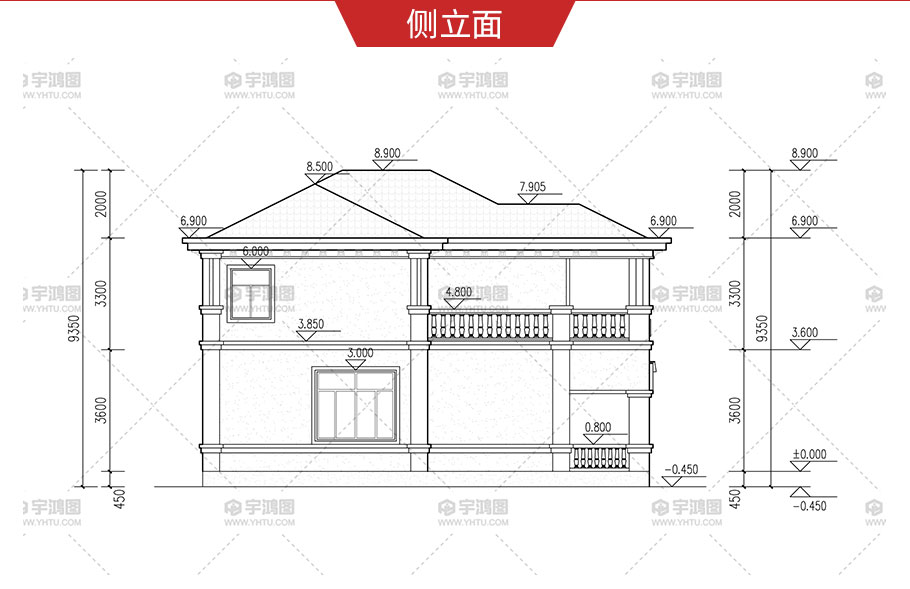

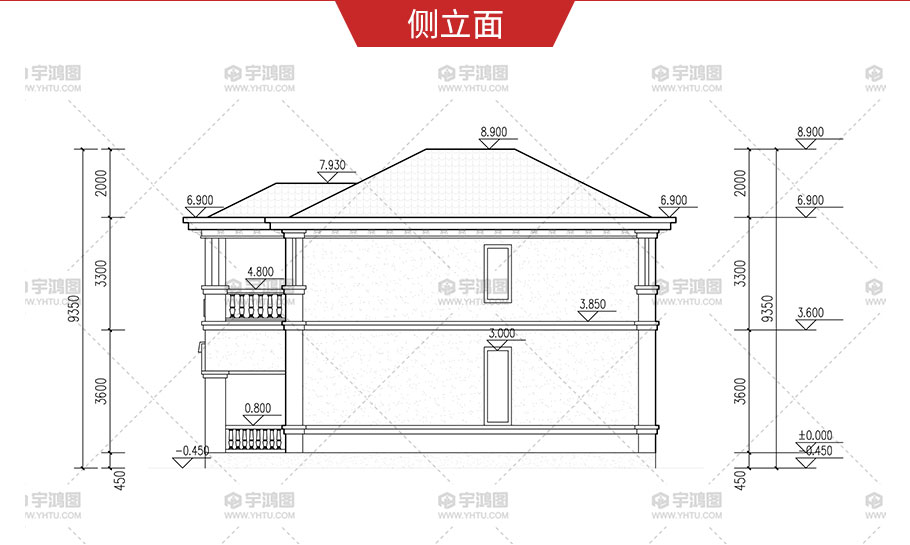

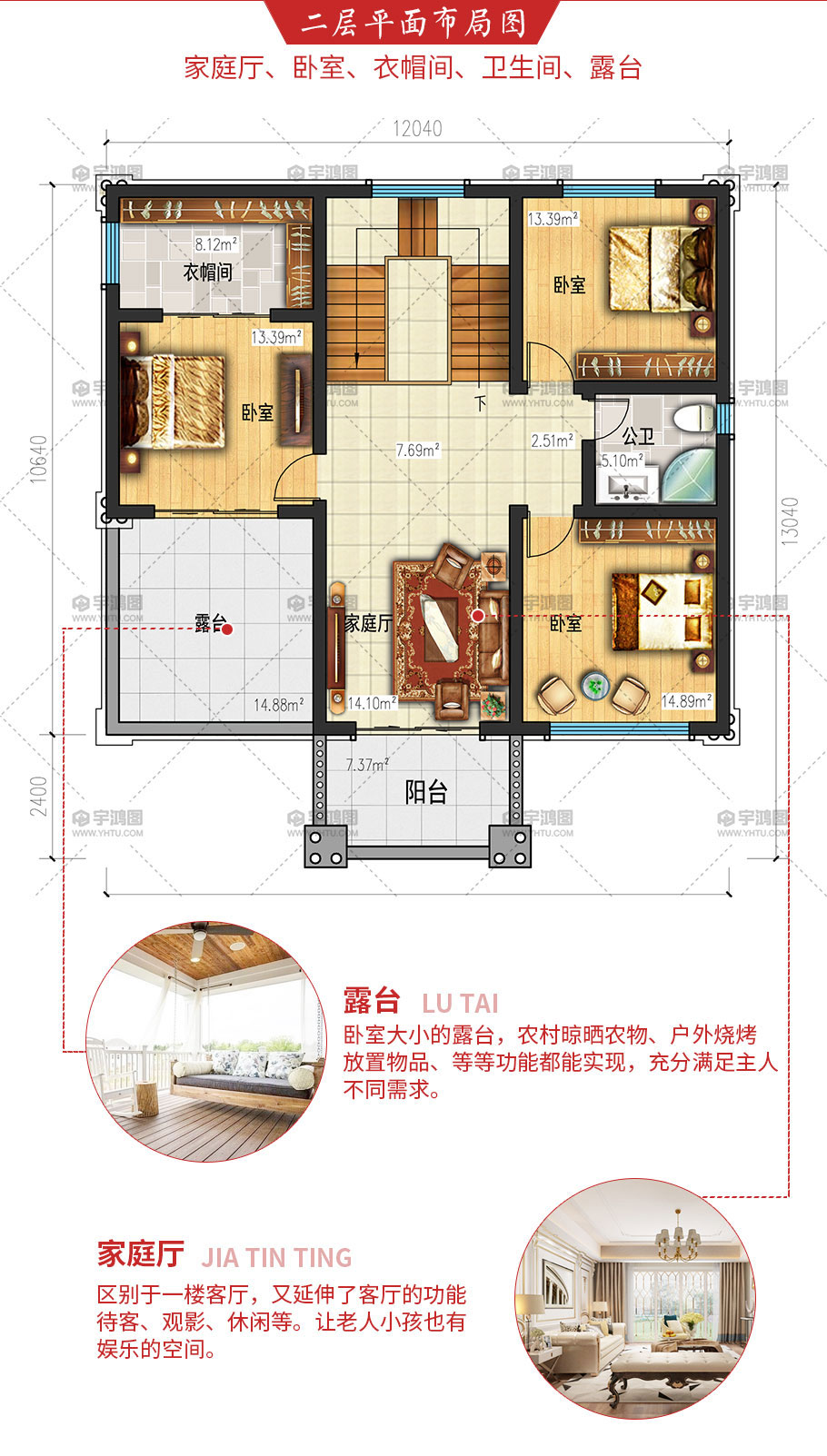

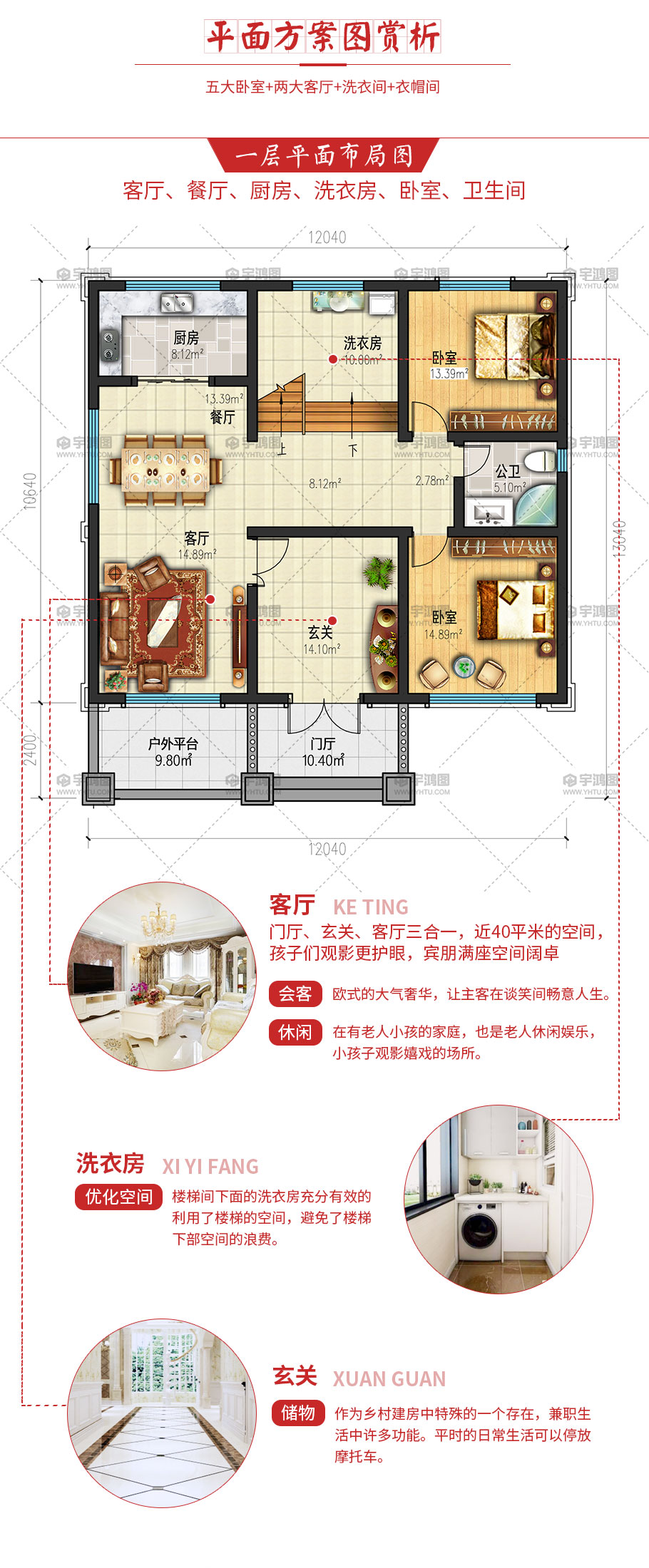

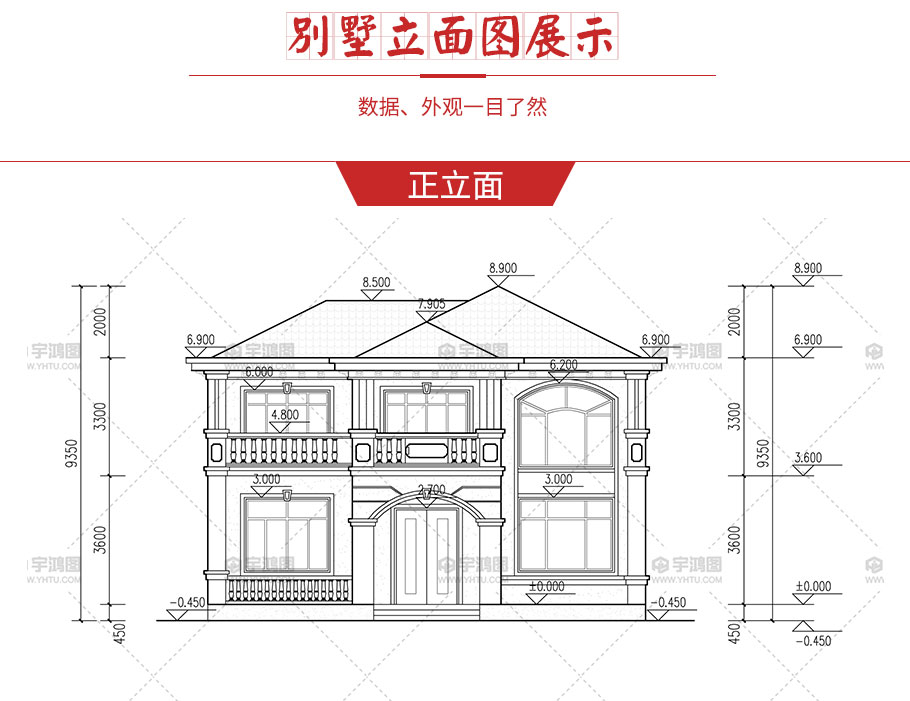

| 建筑圖： | 建筑平面圖：一層平面圖，二層平面圖； 建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖； 大樣圖：樓梯詳圖，細部大樣，門窗大樣 |
| 結構圖： | 柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，屋頂柱平面圖； 梁施工圖：一層梁平法施工圖，二層梁平法施工圖，頂層梁平法施工圖； 板施工圖：層板平法施工圖，二層板平法施工圖，屋頂層板平法施工圖 詳圖：樓梯平面，樓梯剖面圖； 其他：坡屋面施工說明圖一，坡屋面施工說明圖二 |
| 給排水圖： | 樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖； 屋頂給排水平面圖； 衛生間排水系統圖 |
| 電氣圖： | 配電系統圖； 插座平面圖：一層插座平面圖，二層插座平面圖，屋頂層插座平面圖； 照明平面圖：一層照明平面圖，二層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖 |
預定圖紙
昵稱：洞庭秋月2021-03-20 12:12:49
此圖可作為我新居的參考
昵稱：云淡風輕2019-10-06 17:09:40
這套圖紙可以換邊嗎？
[商家回復]可以鏡像的哦，您可以加下設計師潘工的微信/電話：18390908052詳細的咨詢。
