135平帶商鋪的三層美式別墅設計圖紙，精致美觀

三層框架帶商鋪三層長12.6米寬12.5米

分享到：

￥1280

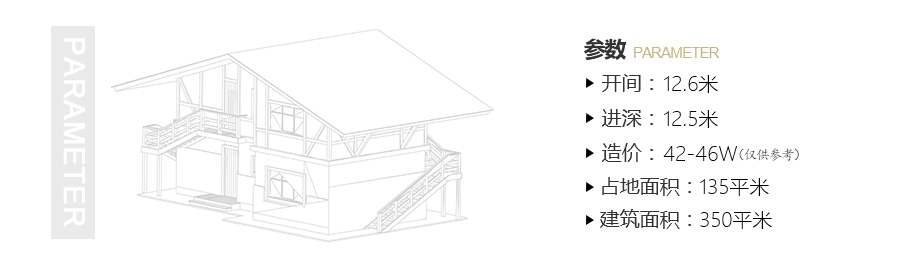

建筑層數：三層
結構形式：框架結構
開間尺寸： 12.6米
進深尺寸： 12.5米
占地面積： 135平方米
建筑面積： 350平方米
建筑風格：美式
主體造價：42~46萬（僅供參考）

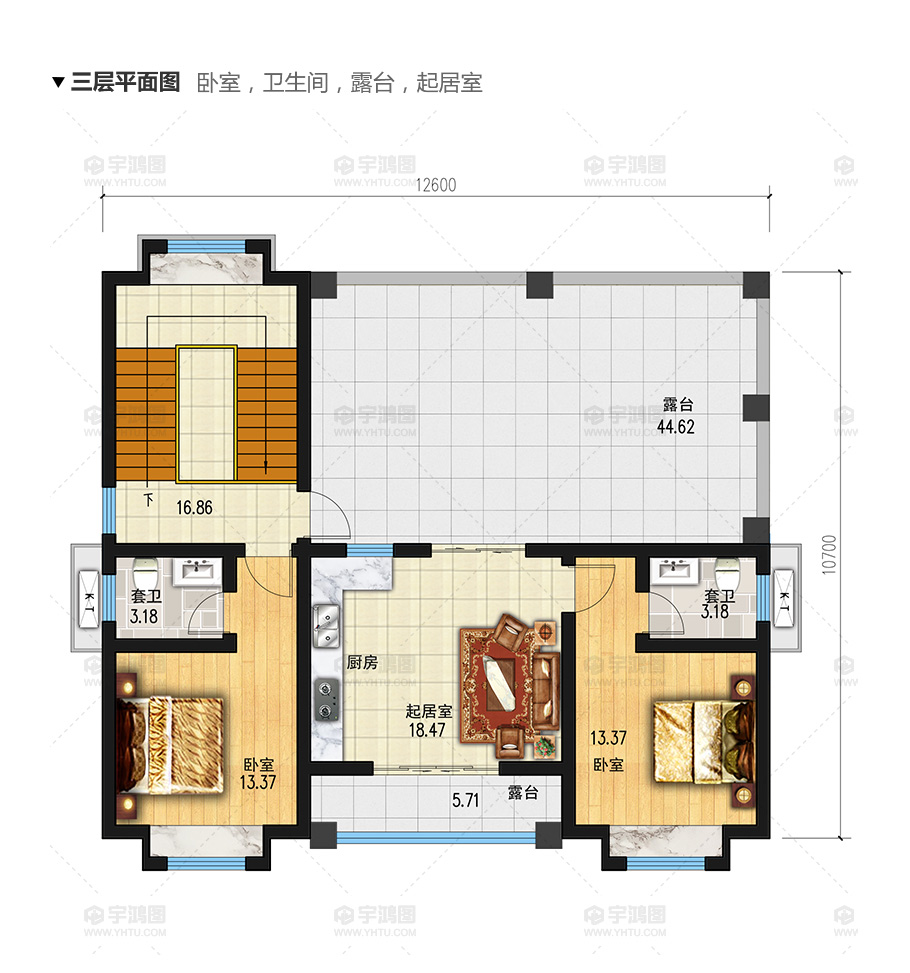

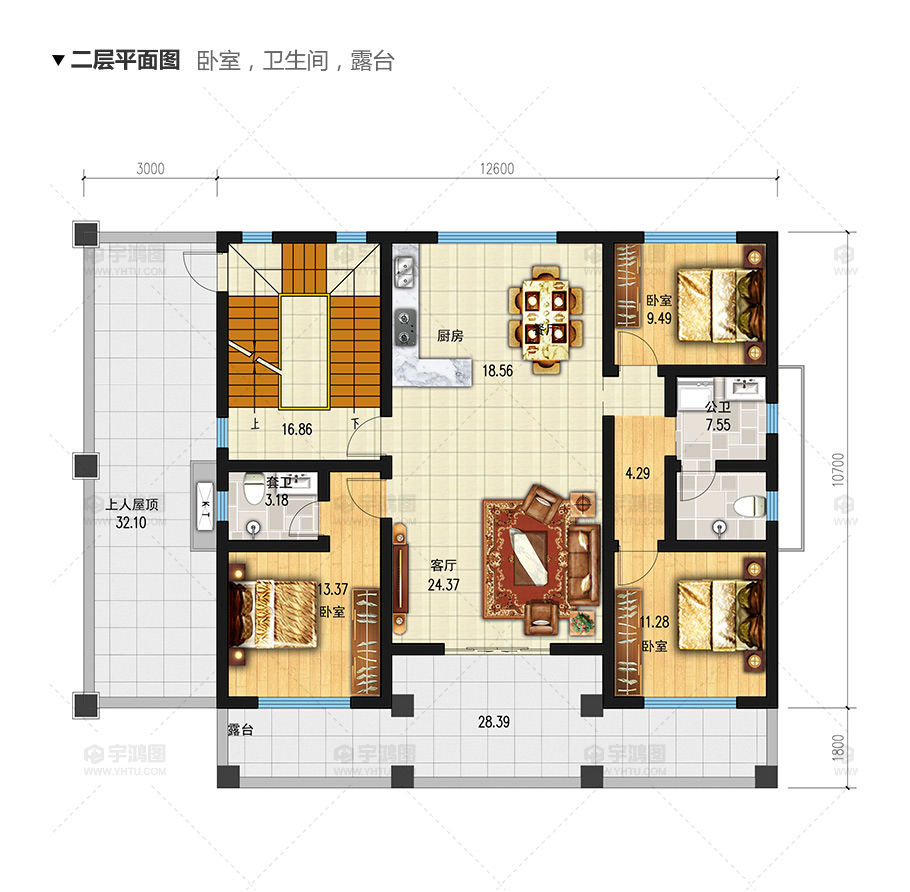

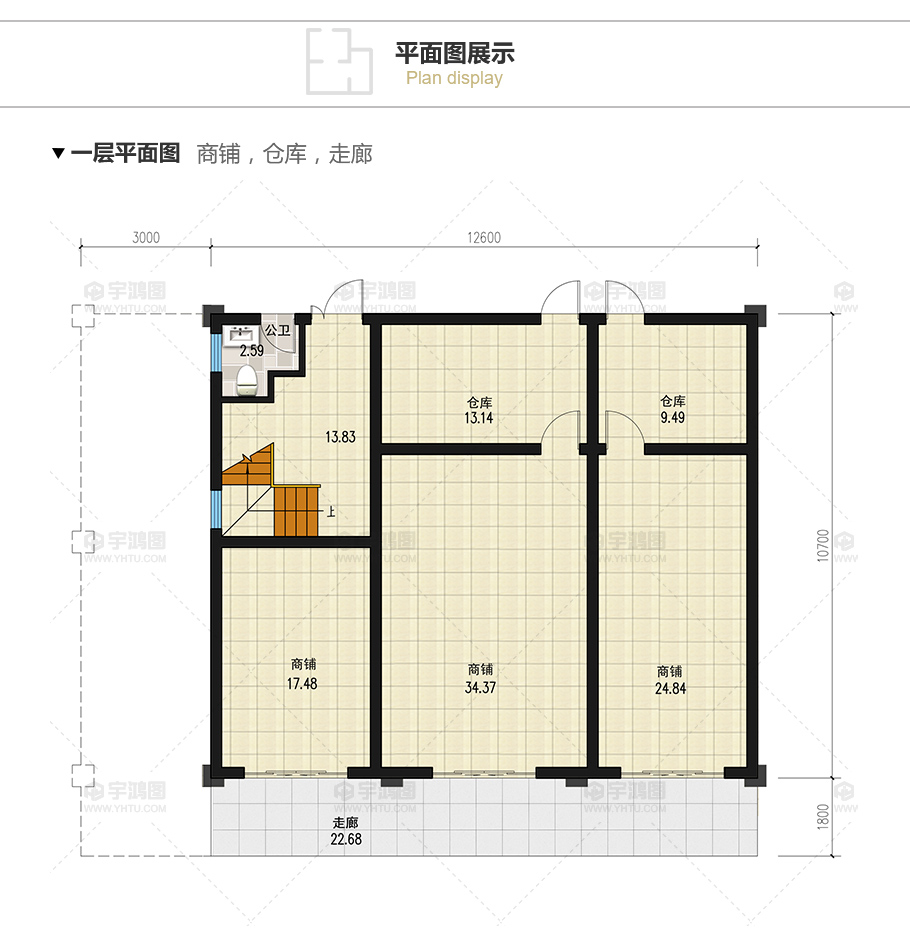

本案簡介： 135平帶商鋪的三層美式別墅設計圖紙，精致美觀。商住兩用的自建房戶型，一層有22.68平方米走廊，連接3個商鋪，商鋪后方設有倉庫。公衛在樓梯口附近。二層西側設有32平方米上人屋頂，從樓梯口進入客廳，客廳，餐廳，廚房三者融為一體，空間感覺通達。客廳周圍有三個臥室和一個露臺。三層有兩個臥室，均帶套衛和飄窗，起居室南側有一個小露臺，北側有一個44.62平方米的大露臺，廚房設在起居室內。

圖片屬性
風格：美式	層數：三層	結構形式：框架結構	圖紙編號：YH-A-3082
開間：12.6米	進深：12.5米	占地面積：135平方米	建筑面積：350平方米

圖紙內容

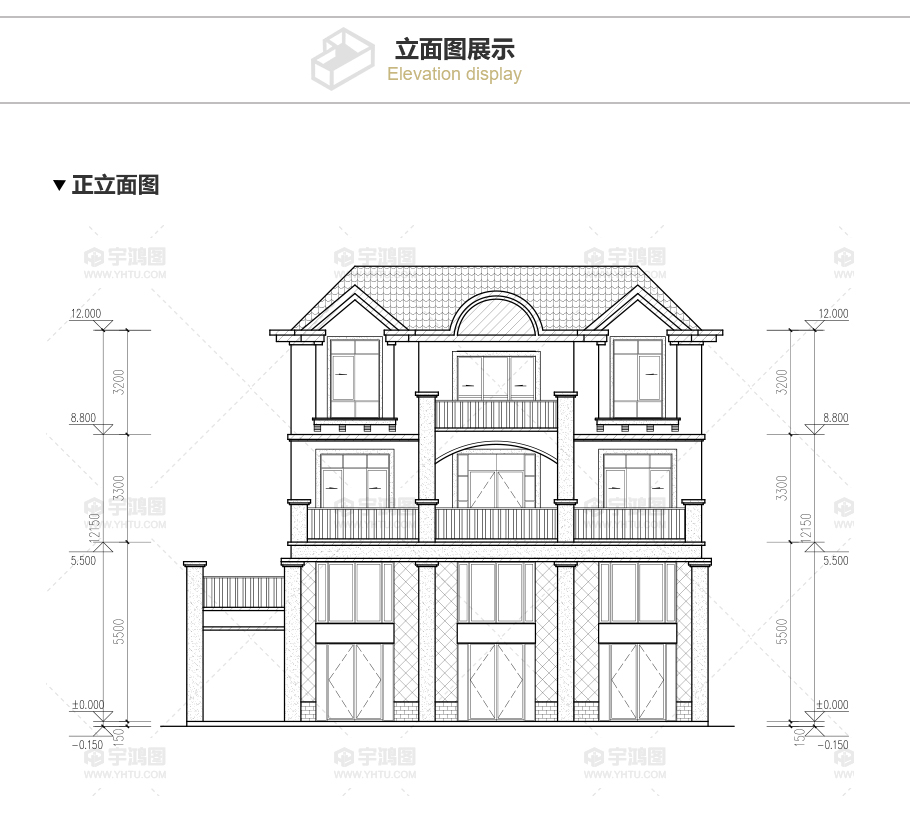

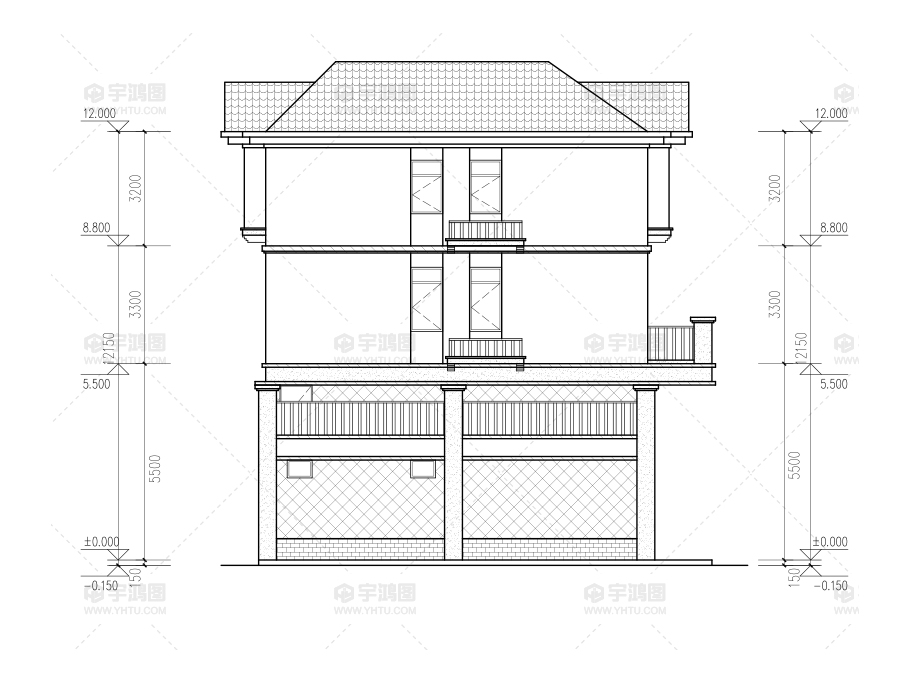

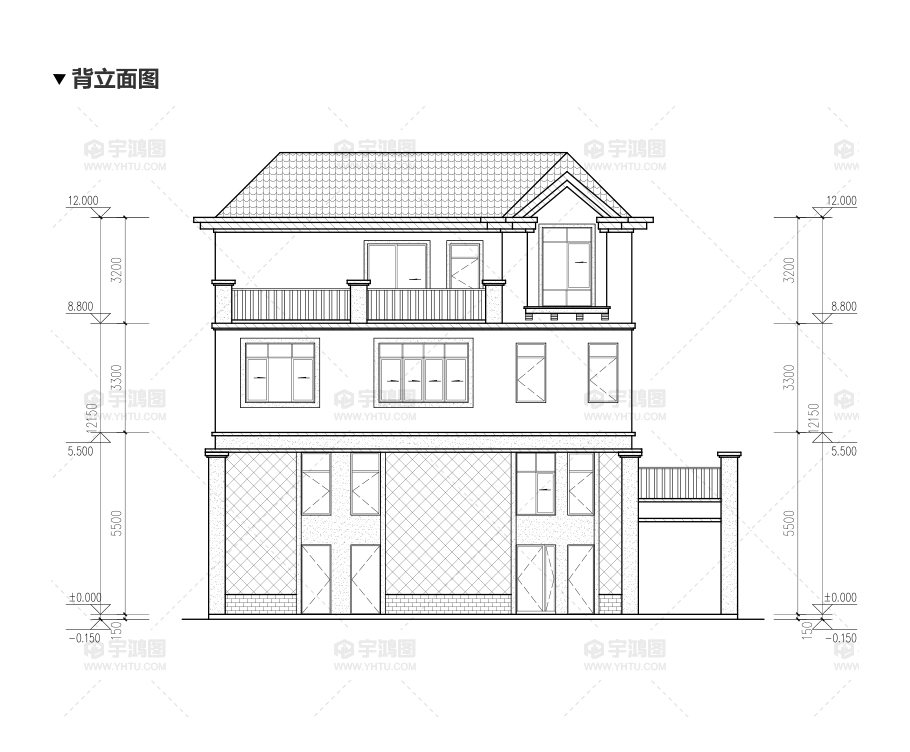

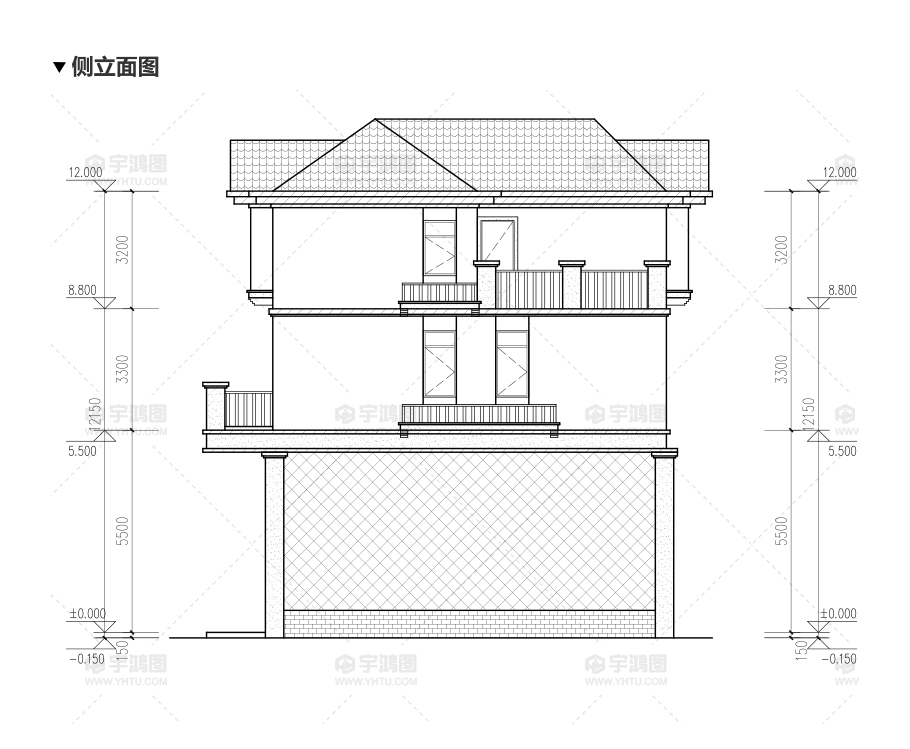

建筑圖：	建筑平面圖：一層平面圖，二層平面圖，三層平面圖；建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖；大樣圖：樓梯詳圖，細部大樣，門窗大樣
結構圖：	柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，三層柱平面圖，屋頂柱平面圖；梁施工圖：一層梁平法施工圖，二層梁平法施工圖，三層梁平法施工圖，頂層梁平法施工圖；板施工圖：層板平法施工圖，二層板平法施工圖，三層板平法施工圖，屋頂層板平法施工圖詳圖：樓梯平面，樓梯剖面圖；其他：坡屋面施工說明圖一，坡屋面施工說明圖二，坡屋面施工說明圖三
給排水圖：	樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖，三層給排水平面圖；屋頂給排水平面圖；衛生間排水系統圖
電氣圖：	配電系統圖；插座平面圖：一層插座平面圖，二層插座平面圖，三層插座平面圖，屋頂層插座平面圖；照明平面圖：一層照明平面圖，二層照明平面圖，三層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖
