美式兩層帶玄關車庫農村自建房設計圖紙
￥1680
本案簡介：
本戶型為美式兩層帶玄關車庫農村自建房設計圖紙，及外觀效果圖，帶車庫露臺，現在的農村建房不同昔日了，人們更注重其舒適性和實用性，那些老舊的戶型早就不適合現代人的住房需求了，這款別墅室內布局合理緊湊，原設計外觀效果圖看似簡約普通，但建成效果肯定比原圖漂亮十倍。

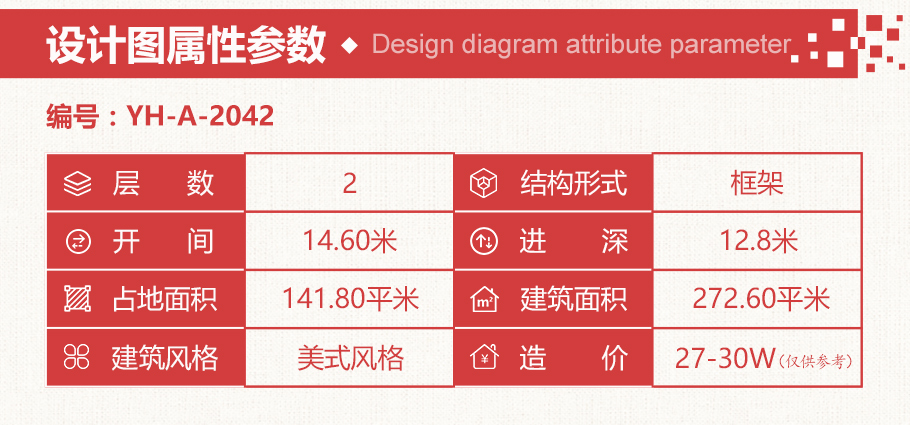

| 圖片屬性 | |||
|---|---|---|---|
| 風格：美式 | 層數：二層 | 結構形式：框架結構 | 圖紙編號：YH-A-2042 |
| 開間：14.6米 | 進深：12.84米 | 占地面積：141.8平方米 | 建筑面積：272.6平方米 |
| 圖紙內容 | |
|---|---|

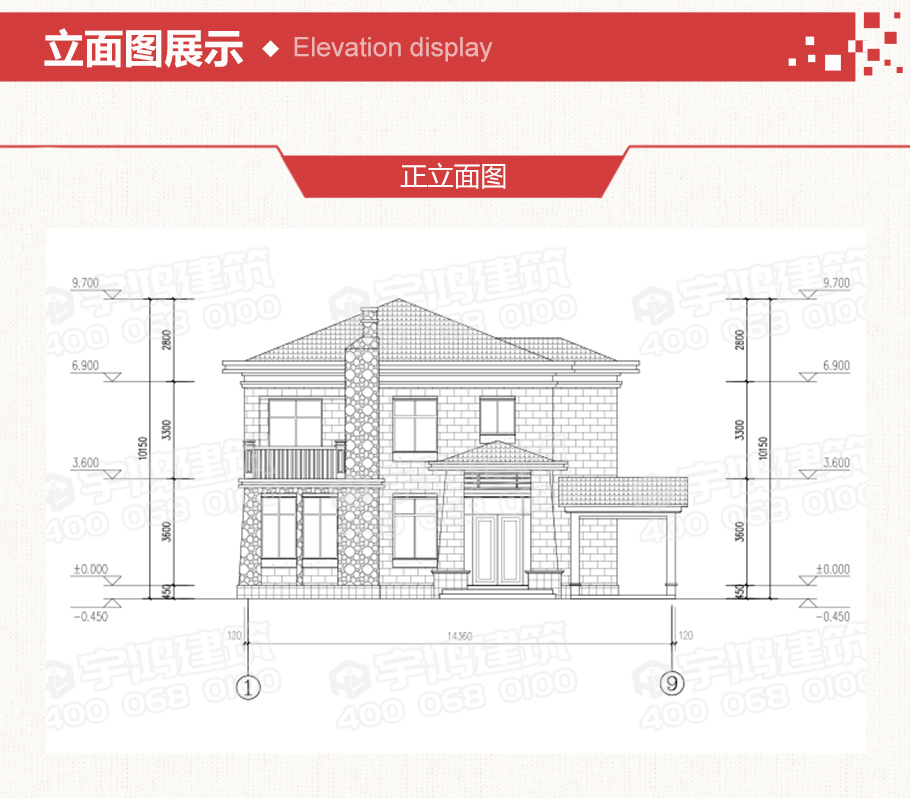

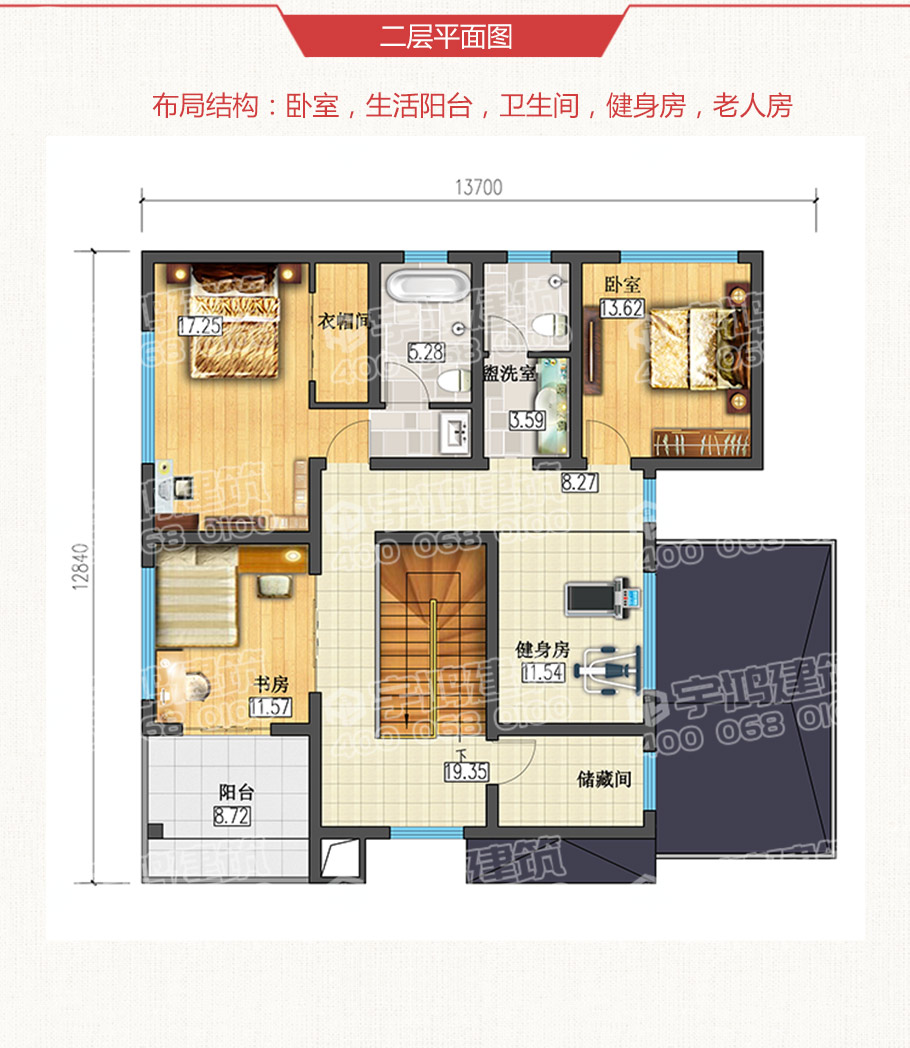

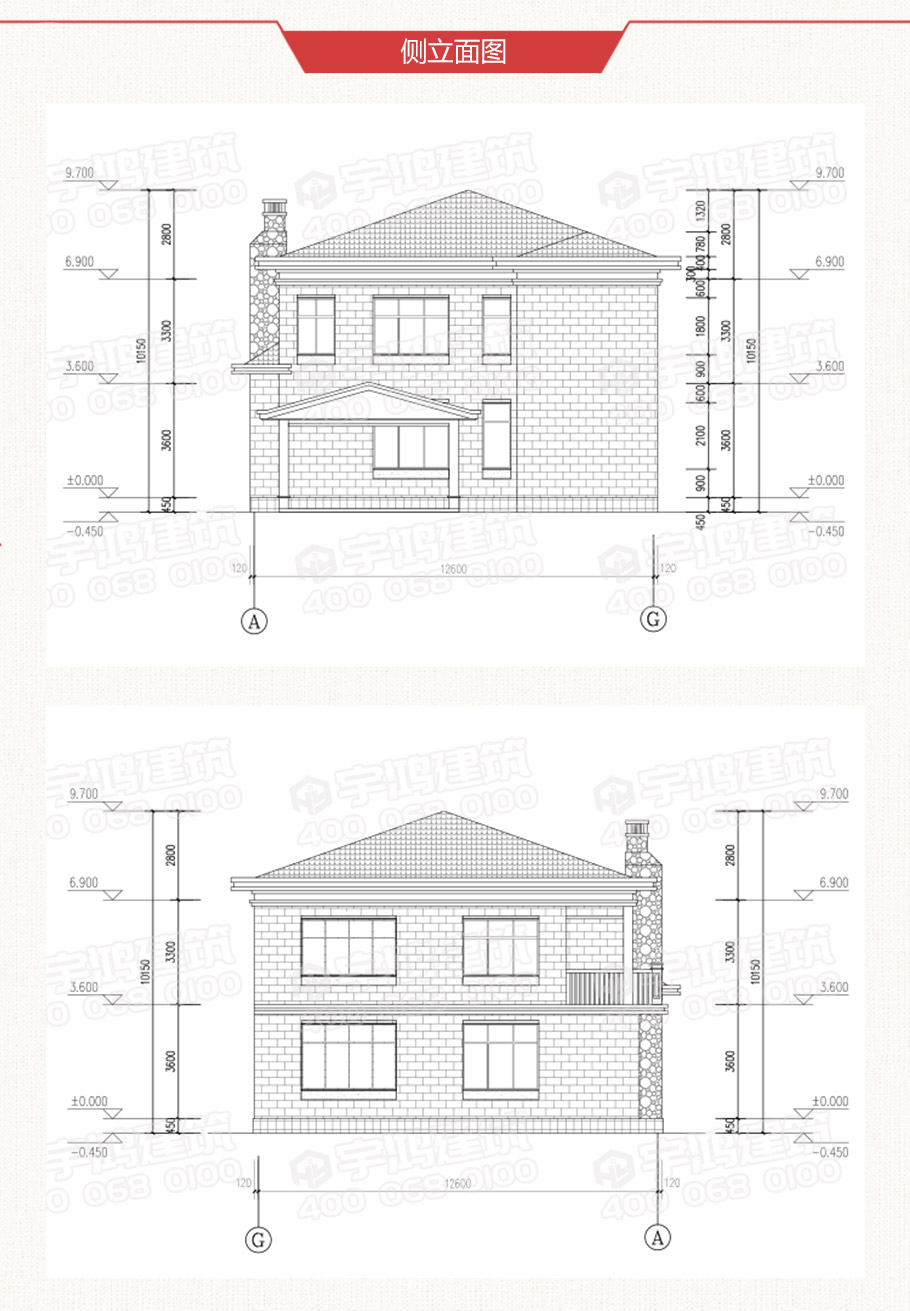

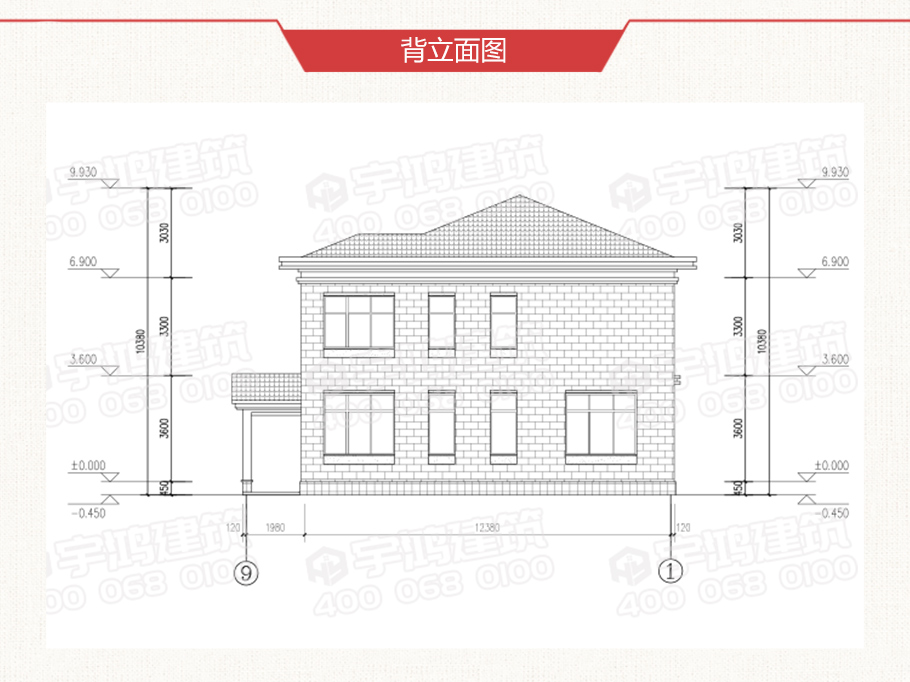

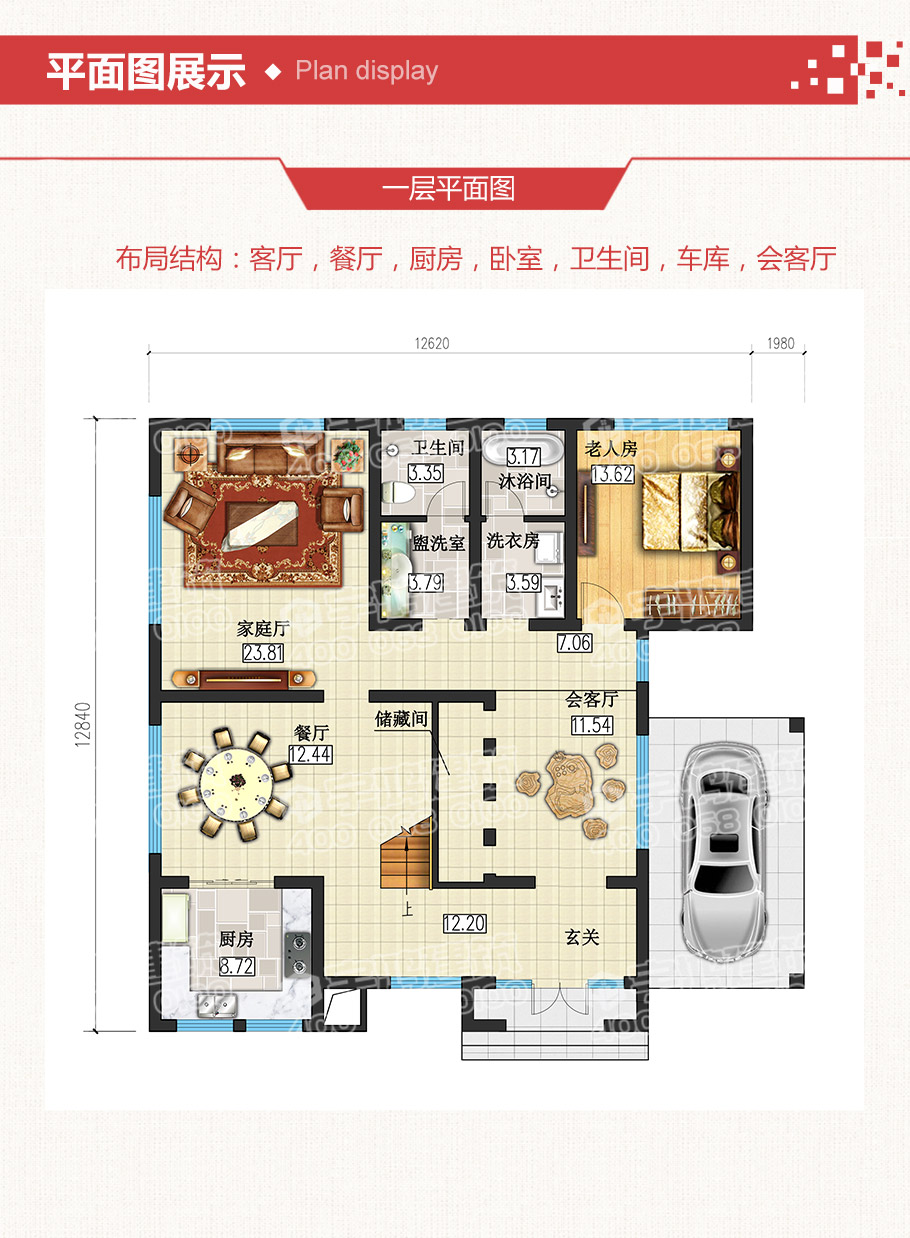

| 建筑圖： | 建筑平面圖：一層平面圖，二層平面圖； 建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖； 大樣圖：樓梯詳圖，細部大樣，門窗大樣 |
| 結構圖： | 柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，屋頂柱平面圖； 梁施工圖：一層梁平法施工圖，二層梁平法施工圖，頂層梁平法施工圖； 板施工圖：層板平法施工圖，二層板平法施工圖，屋頂層板平法施工圖 詳圖：樓梯平面，樓梯剖面圖； 其他：坡屋面施工說明圖一，坡屋面施工說明圖二 |
| 給排水圖： | 樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖； 屋頂給排水平面圖； 衛生間排水系統圖 |
| 電氣圖： | 配電系統圖； 插座平面圖：一層插座平面圖，二層插座平面圖，屋頂層插座平面圖； 照明平面圖：一層照明平面圖，二層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖 |
